檢測刺絲滾籠好與壞的標準

　　縱向拉筋、冷拔鋼絲、支架抱箍、支架等均需要熱鍍鋅處理，鍍鋅量270g/㎡。

　　每3米單元長度的欄片上部刀片刺繩為30圈，不得少于30圈，單元長度小于3米的，按照10圈/米嚴格控制。

　　涵洞八字墻頂部采用在八字墻上錨固支架安裝刺絲滾籠至帽石外邊緣往線路內側0.4m處(與涵洞頂的防護柵欄相接)。

　　刺絲滾籠網出廠必須進行嚴格質量檢測,刺絲滾籠產品質量必須完全符合國家ASTM F668-99a及ASTM Frame work F1063等標準的要求, 不但可以大大提高了刺絲滾籠網片的使用壽命,同時也改善了在裝飾效果上的不足之處。

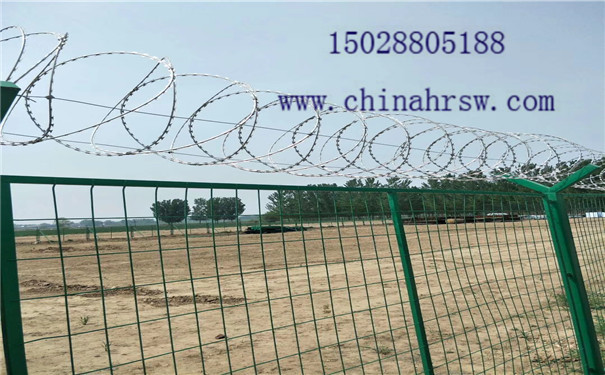

刺絲滾籠好與壞的標準

　　刺絲滾籠防護網施工中細節問題

　　要保障防護網的安全實施和使用,也要從設計、施工、養護三方面入手。3.2.1設計加強細節構造處理,并充分考慮施工的可實施性。設計是工程質量安全的源頭,首先在設計時,即應充分考慮施工、養護、維修的可實施性。針對防護網的病害分析,建議設計中采用以下有效措施:

　　(1)立柱、防護網邊框及其他所有鋼構件,均采用開口截面。針對圖5出現的問題,最有效的方式是立柱、防護網邊框等鋼構件,均采用H型鋼、工字鋼、槽鋼等開口截面。在使用過程中,開口截面可以迅速排出雨水,不會發生雨水侵蝕現象;鋼結構發生漆膜脫落、銹蝕時,可以迅速發現并維修、更換。

刺絲滾籠施工

　　(2)改進預埋方式,取消現場焊接。圖7、圖8中的現場焊接方式及插管法,當防護網立柱發生問題需要更換時,均難以實施。改進預埋方式,取消現場焊接,具有以下優勢:鋼構件防腐涂裝全部在工廠進行,現場安裝時不會破壞漆膜;施工簡單快捷;養護更換操作方便。

　　(3)設計時即適當考慮安裝誤差,并在設計說明中提出明確要求。設計時適當施工考慮安裝誤差,例如:立柱底座鋼板的螺栓孔采用長圓形孔,立柱與防護網邊框立間的螺栓孔采用長圓孔,對預埋螺栓的精度有一定的容錯能力。在設計說明中應明確提出對橫向、縱向、高程各方向的精度要求,并要求各個立柱的誤差不可累計疊加。

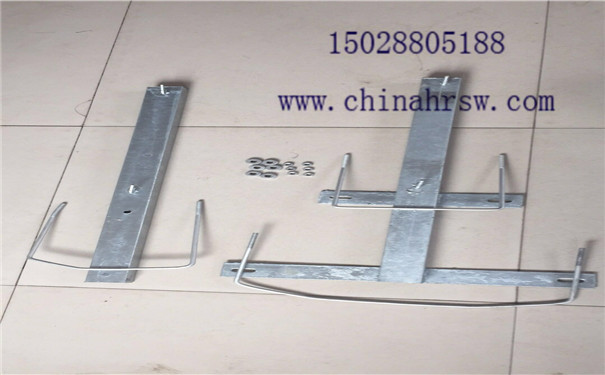

刺絲滾籠配件

　　(4)提出可靠措施,保證預埋件的安裝精度。防撞護欄混凝土振搗時,如預埋鋼板和螺栓固定不牢,常會發生預埋件偏移或傾斜現象,影響立柱安裝精度,如圖6和圖7所示。圖6中四根地腳螺栓若不能同時保持鉛垂,就可能發生立柱安裝不進、螺栓無法擰緊的現象。設計中應考慮采取可靠措施,保證施工精度。如圖9所示,將4根地腳螺栓和一塊鋼板同時預埋在防撞護欄內,鋼板上留孔,將地腳螺栓穿過。每根螺栓上下分別用一個螺母把鋼板夾緊,即可保證螺栓和鋼板的垂直,再澆筑混凝土。等混凝土達到設計強度后,擰開鋼板上面的螺母,安裝立柱。
